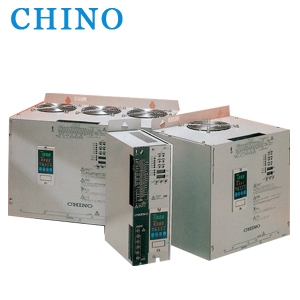

JW系列三相晶閘管調整器
JW系列是小形、輕量、可高密度計裝的三相控制用晶閘管調整器。
控制方式有相位控制方式和分頻控制方式兩種，相位控制方式機種中備有電壓、電流、功率反饋控制形和無反饋控制形，可以按加熱絲的特性來選擇合適的機種。
還可通過b素子控制進行真正的三相控制以及通過設定通信單元進行細致的控制
·簡潔一體形構造
狹窄寬度可進行高密度的計裝
·備有設定通信單元
可進行實時電壓值、電流值、功率值等測定值顯示，各參數的設定、運行的切換等。
·標準配備斷線報警和電流限制
·可配備不平衡調整功能
對于負載的不平衡，可配置不平衡調整功能，可進行三相的輸出值平衡調整
機種一覽
|
額定電流 |
額定電壓 |
|
|
200V系列 |
400V系列 |
|
|
10A |
JW20010△N00□ |
JW40010△N00□ |
|
20A |
JW20020△N00□ |
JW20020△N00□ |
|
30A |
JW20030△N00□ |
JW20030△N00□ |
|
50A |
JW20050△N00□ |
JW20050△N00□ |
|
75A |
JW20075△N00□ |
JW20075△N00□ |
|
100A |
JW20100△N00□ |
JW20100△N00□ |
|
150A |
JW20150△N00□ |
JW20150△N00□ |
|
200A |
JW20200△N00□ |
JW20200△N00□ |
|
250A |
JW20250△N00□ |
JW20250△N00□ |
|
300A |
JW20300△N00□ |
JW20300△N00□ |
|
400A |
JW20400△N00□ |
JW20400△N00□ |
|
500A |
JW20500△N00□ |
JW20500△N00□ |
|
750A |
JW20750△N00□ |
JW20750△N00□ |
|
1000A |
JW20x00△N00□ |
JW20x00△N00□ |
△ ···控制方式。在以下的V\A\W\N\Z中選擇
V:相位控制方式，電壓反饋方式/分頻控制方式
A: 相位控制方式，電流反饋方式/分頻控制方式
W: 相位控制方式，功率反饋方式/分頻控制方式
N: 相位控制方式，無反饋方式/分頻控制方式
Z:分頻控制方式
□ ：素子股，按以下規定
3：3素子
b：b素子
規格
|
相數 |
|
|
額定電壓 |
200V AC(200V/220V/240V 開關切換選擇) 400V AC(380V/400V/440V 開關切換選擇) 二者中指定一種（主回路電源和控制回路電源共通） |
|
額定電流 |
10A\20A\30A\50A\75A\100A\150A\200A\250A\300A\400A\500A\750A \1000A中指定一種 |
|
額定頻率 |
50/60HZ（自動選擇） |
|
控制方式 |
相位控制方式、分頻控制方式 |
|
素子數 |
3素子，b素子中指定1種 |
|
反饋方式 |
電壓、電流、功率反饋 |
|
外部設定輸入 |
電位器信號（推薦用10K歐姆） |
|
外部接點輸入 |
外部信號 無電壓接點或晶體管集電極開始信號（外部接點容量 1mA 5V PC以上） |
|
外部CT輸入 |
對應額定電流為0~5A AC |
|
使用溫度范圍 |
-10~55℃ |
|
使用濕度范圍 |
30~90%RH 但不結露 |
|
質量、外形尺寸 |
10A、 20A 約6㎏ H325×W100×D190mm |
|
30A 、50A 約8㎏ H325×W200×D200mm |
|
|
75A 、100A 約13㎏ H325×W288×D220mm |
|
|
150A~250A 約22㎏ H325×W420×D240mm |
|
|
300A~500A 約36㎏ H195×W420×D240mm |
